一、概述

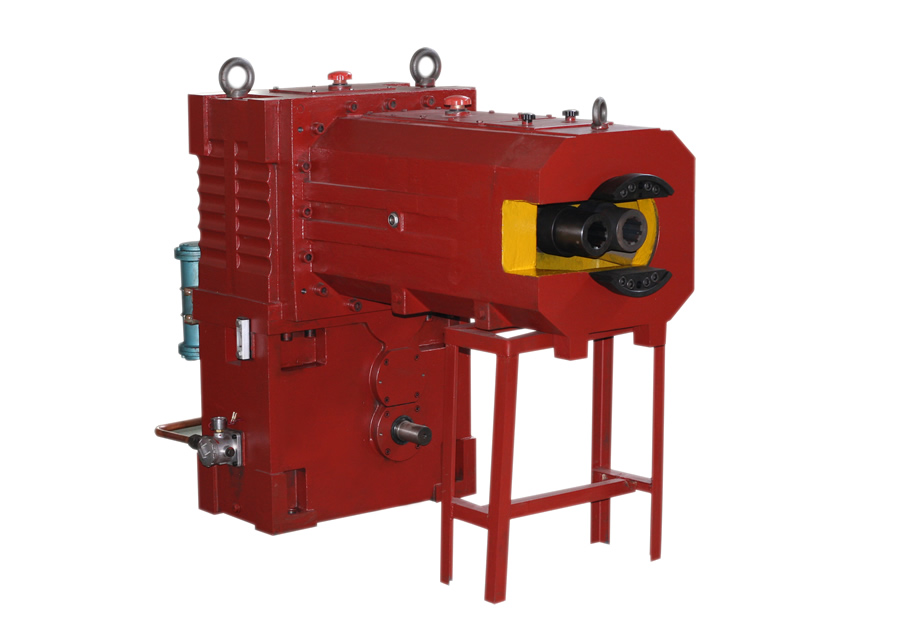

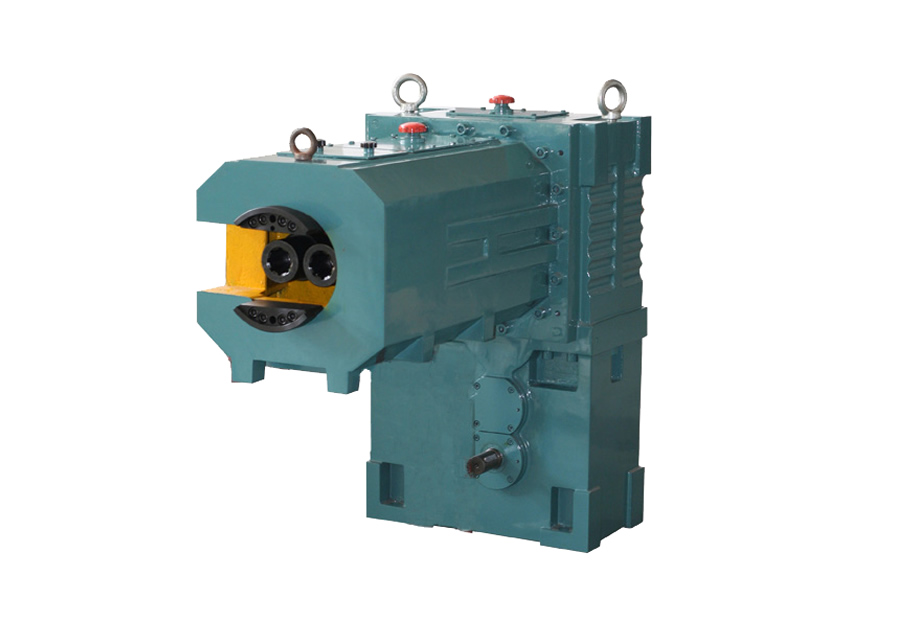

SZL系列立式錐形雙螺桿擠出機減速機是與錐形雙螺桿塑料擠出機配套的專用傳動裝置。該齒輪箱由減速箱與分配箱兩部分組成，可經電機動力減速增扭后，輸出至分配箱，再通過分配箱一對1:1傳動比的小錐角螺旋齒輪驅動雙軸（兩軸夾角與螺桿夾角相同），帶動螺桿以異向外旋的方式運轉。二、產品特點
1、齒輪材料采用優質高強度低碳合金鋼，經滲碳、淬火處理，采用磨齒工藝，使其具有承載能力強，噪音低，運轉平穩，傳動效率高優點。
2、分配箱箱體材料為球鐵，錐形齒輪為高強度齒輪，內部布有蛇形冷卻盤管。
3、齒輪箱輸入最高轉速一般不大于1500rpm。
4、工作環境溫度-10~40°C，當?shù)陀?°C時，啟動前潤滑油需加熱到10°C。

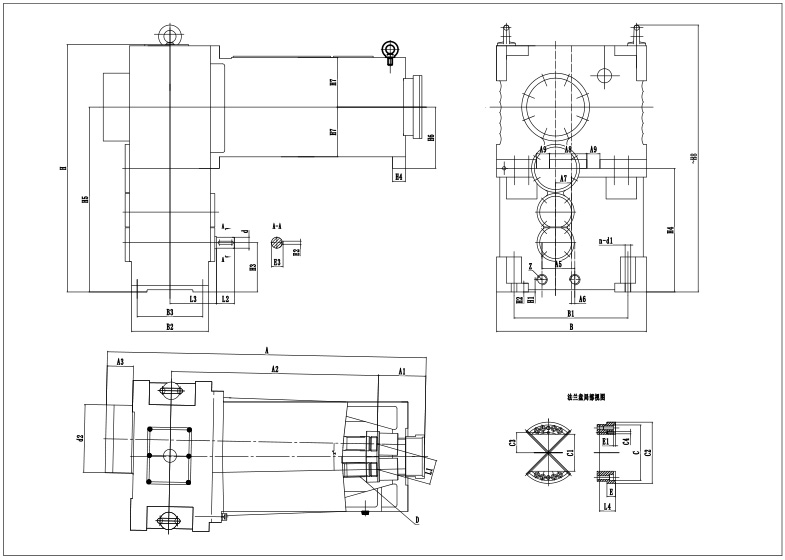

型號
A
B
H
A1
A2
A3
A4
A5
A6
A7
A8
SZL55
1370
626
1042
190
910
92
60
150
35
71
170
SZL65
1420
680
1125
205
945
120
60
150
15
72.017
200
型號
A9
H1
H2
H3
H4
H5
H6
H7
H8
B1
B2
SZL55
60
56
40
200
522
782
260
210
1150
490
334
SZL65
60
60
45
225
565
845
280
225
1230
520
350
型號 B3 C C1 C2 C3 C4 D d n-d1 d2 E SZL55 280 ?230h7 160 ?318 95 ?16 6-60*54*14 ?42h6 4-?22 ?260 40 SZL65 300 ?253h7 170 ?280 92 ?12 8-65*56*10 ?50h7 4-?26 ?310 40
型號
E1
E2
E3
L
L1
L2
L3
L4
r
Z
SZL55
10
12
45
1444
108.535
82
190
75
2°36'14"
2-ZG1/2
SZL65
10
14
53.5
1494
115.371
82
213
75
2°11'16"
2-ZG1/2
SZL系列齒輪箱主要技術性能表
參數/規格
SZL55
SZL65
輸入轉速r/min
1500
1500
輸出轉速r/min
37.5
39.1
輸入功率KW
30
37
單軸輸出扭矩N.m
3820
4518
分配軸夾角
2°36'14"
2°11'16"
